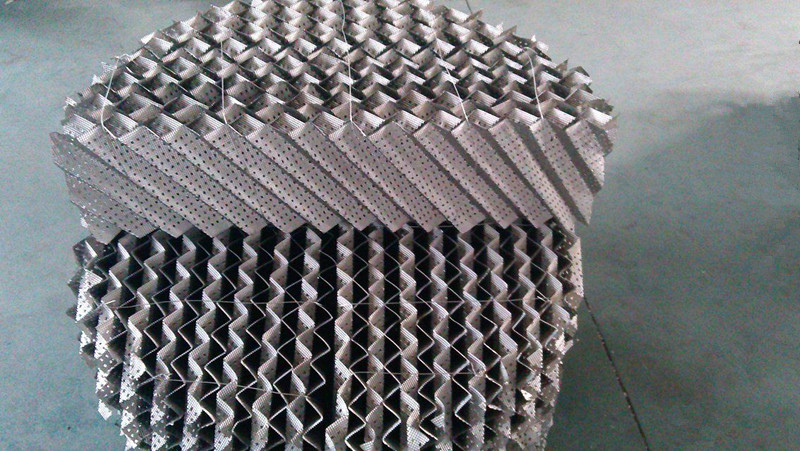

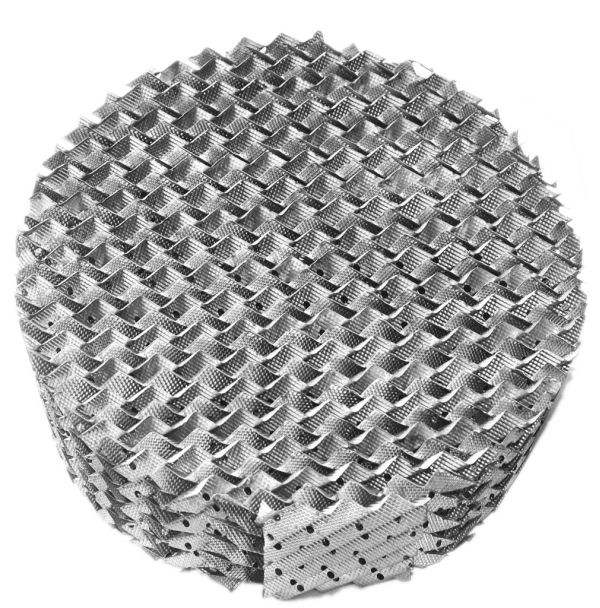

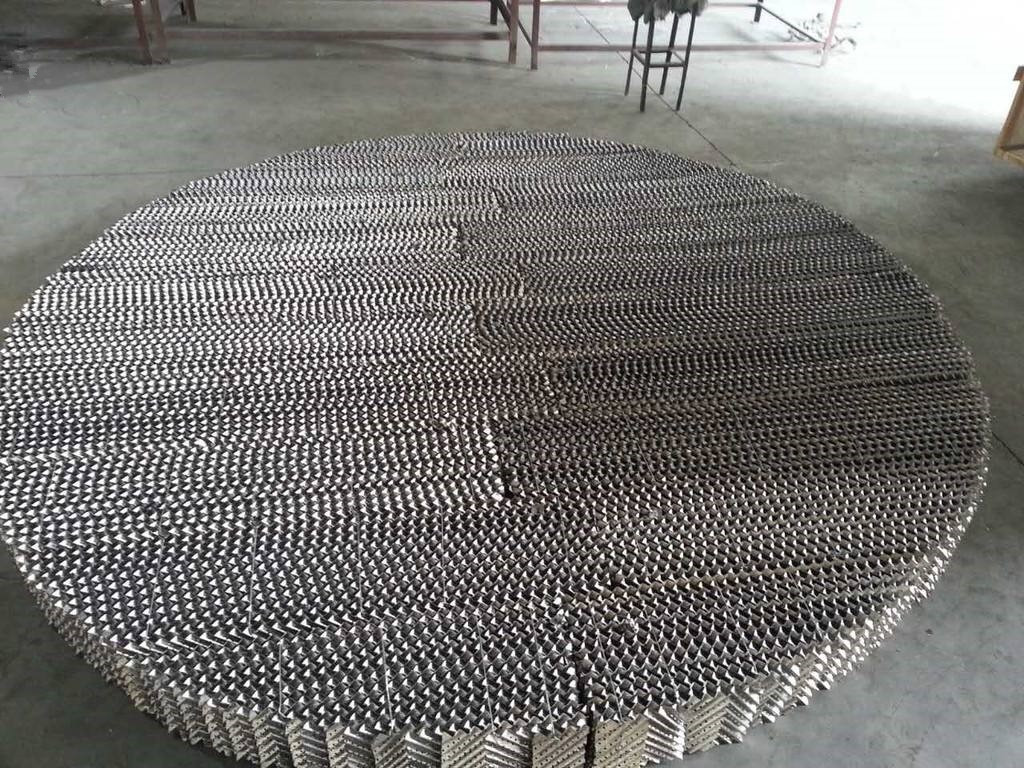

金属孔板波纹填料是孔板波纹填料的一种主要的形式。波纹峰高与塔轴线倾角按45°和30°，分成Y、X两种型号。金属孔板波纹填料保持了金属丝网波纹填料结构特点，改用表面有沟纹的孔板制成，增加了液体的均布和填料润湿性能，提高了传质效率。每盘单元高度为50-200mm，直径超过1.5m，填料制成分块形式。
该填料的波纹板片上冲压有许多f5mm左右的小孔，可起到粗分配板片上的液体、加强横向混合的作用、波纹板上轧成细小沟纹，可起到细分配板片上的液体、增强表面润湿性能的作用。金属板波纹填料强度高，耐腐蚀性强。
产品型号和参数
产品型号 | 比表面积(m2/m3) | 空隙率 % | 倾斜度 | 堆积重量 (kg/m3) | 理板面积 (m-1) |
125Y | 125 | 98 | 45° | 200 | 1-1.2 |
250Y | 250 | 97 | 45° | 300 | 2-2.5 |
500Y | 500 | 92 | 45° | 400 | 4-4.5 |
125X | 125 | 98 | 30° | 140 | 0.8-0.9 |
250X | 250 | 97 | 30° | 180 | 1.6-2 |
350X | 350 | 94 | 30° | 230 | 2.3-2.8 |
500X | 500 | 92 | 30° | 280 | 2.8-3.2 |
